Anta arrotondata
Anta piatta
REGiNETTA Persiana in alluminio con telaio. Doghe orizzontali e maniglia. Forma curva a sesto ribassato

LAMELLE
A goccia senza guarnizione che consente l’incastro perfetto.

MECCANISMO PER L’ORIENTAMENTO DELLE LAMELLE

  1. struttura in acciaio inox, che garantisce la massima robustezza e l’assoluta resistenza alla corrosione anche in zone marine;
  2. cassa in alluminio verniciato con pretrattamento di ossidazione;
  3. terminali in speciali materiali plastici molto robusti, elastici e autolubrificanti;
  4. maniglia pomolo ribassata per garantire un minor ingombro.

PARTICOLARI COSTRUTTIVI

Persiana a lamelle fisse

Persiana a lamelle fisse aperte con profilo preasolato verniciato in tinta.
Non sono realizzabili tipologie speciali.

Persiana a lamelle fisse

Persiana a lamelle fisse aperte con profilo preasolato verniciato in tinta.
Non sono realizzabili tipologie speciali.

Puntale ad espansione inferiore

Puntale ad espansione inferiore.

Cerniera a sbalzo regolabile

Cerniera a sbalzo regolabile (solo nella versione anta piatta tipologia bandella a T o a squadro).

Cerniera a vista tipologia bandella a T regolabile

Cerniera a vista tipologia bandella a T regolabile.

CERNIERA STANDARD

Cerniera standard.

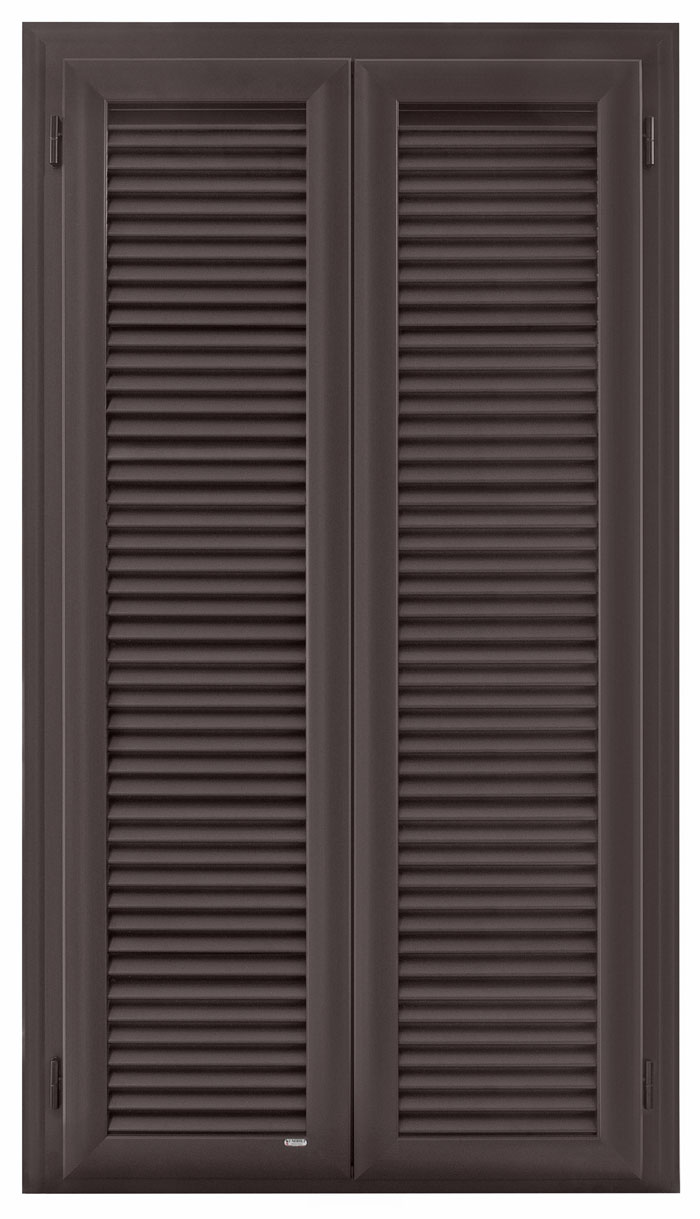

Finestra 2 ante con Telaio Z

Finestra 2 ante con Telaio Z da 57 mm e distanziale copriforo. Vista esterna.

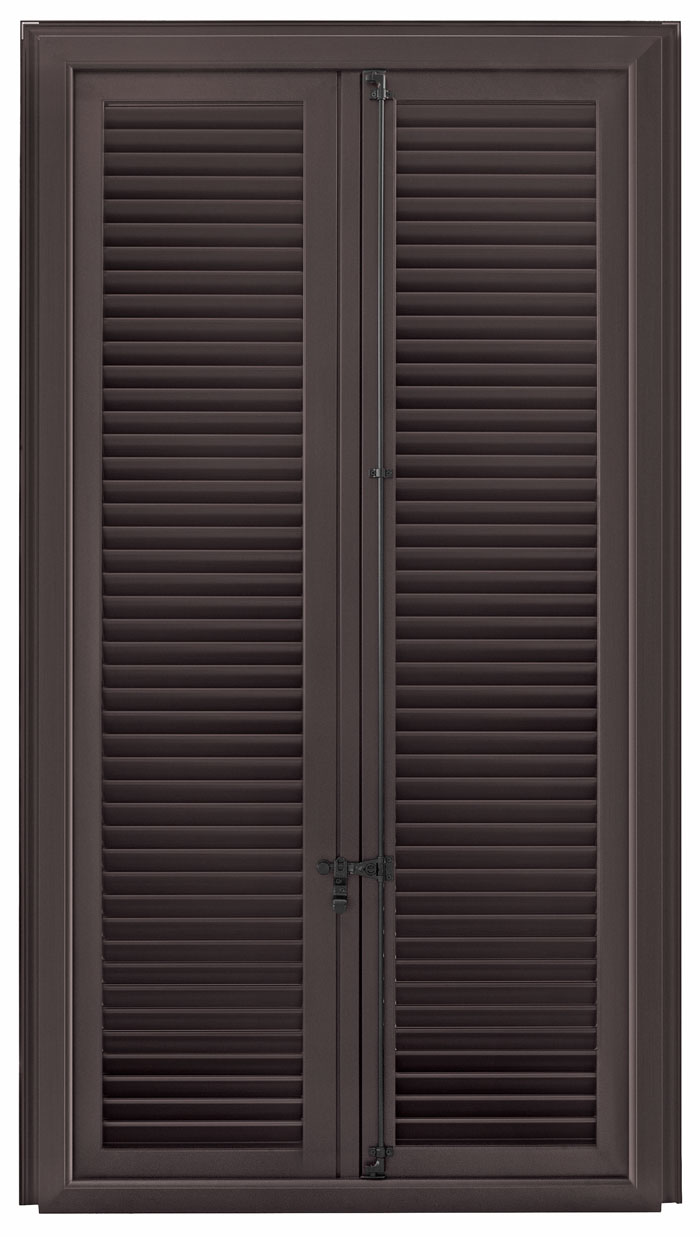

Finestra 2 ante con Telaio Z

Finestra 2 ante con Telaio Z da 57 mm e distanziale copriforo. Vista interna.

Maniglia a leva

Maniglia a leva da applicare direttamente sulla lamella in qualsiasi posizione utile sulle persiane scorrevoli o a libro (spazi limitati).

Doppia maniglia con cilindro

Doppia maniglia con cilindro.

Chiusura spagnoletta marrone

Chiusura spagnoletta marrone.

Anta arrotondata

Anta arrotondata.

Portafinestra 2 ante

Portafinestra 2 ante RAL 9010 opaco, con sistemi di orientamento delle lamelle e cerniere bianche. Vista interna.

Portafinestra 2 ante

Portafinestra 2 ante RAL 9010 opaco, con sistemi di orientamento delle lamelle e cerniere bianche. Vista esterna.

CAPITOLATO TECNICO
Scarica Capitolato

STRUTTURA

Le persiane saranno costruite con l’impiego di profili in alluminio della linea
I NOBILI serie Reginetta.
La larghezza del telaio fisso è di 45 mm, l’anta a sormonto piatta 45 mm, mentre l’anta a sormonto arrotondata 50 mm. La battuta del profilo di telaio fisso sarà di 18 mm, 40 mm e 57 mm. Tutti i profili, sia di telaio sia di anta, saranno costituiti da profili in alluminio per garantire una buona resistenza meccanica, e un buon allineamento per giunzioni a 45° e 90° stabili.
I profili di anta saranno arrotondati o piatti esternamente.

ALLUMINIO

I profili saranno realizzati mediante estrusione in lega di alluminio EN AW 6060 (UNI EN 573-3:1996 e EN 755-2:1999).
Stato di fornitura T5 (UNI EN 515:1996).
Tolleranza dimensionale e spessori conformi alla norma UNI EN 12020-2:2002.
Gli stessi dovranno essere trattati mediante finitura anodizzata, o verniciati con polveri nei colori RAL, metallizzati e color legno.

ACCESSORI

Le giunzioni degli angoli a 45° in alluminio saranno effettuate per mezzo di apposite squadrette in lega di alluminio pressofuso a tirare.
Il telaio sull’aletta di battuta prevede una squadretta di allineamento.
Le giunzioni a T saranno effettuate con giunto meccanico di tenuta e viti in acciaio autofilettanti nelle sedi fissaggio profilo. Il sistema prevederà l’utilizzo della ferramenta ferma imposta con spagnoletta a rotazione di 180°, asta di collegamento ganci di chiusura e perni di chiusura superiore e inferiore.
La chiusura dell’anta secondaria, sarà realizzata con catenaccio inferiore a scomparsa nel riporto.
Le cerniere con gambo saranno regolabili orizzontalmente tramite registrazione dei gambi filettanti nella fase di avvitamento.
Meccanismo per l’orientamento delle lamelle avente le seguenti caratteristiche:
– struttura in acciaio inox che garantisce la massima robustezza e l’assoluta resistenza alla corrosione anche in zone marine;
– cassa in alluminio verniciato con pretrattamento di ossidazione, disponibile in quattro differenti colorazioni: verde marmo, marrone marmo, nero e bianco;
– terminali in speciali materiali plastici altamente robusti, elastici ed autolubrificanti;
– pomolo per l’orientamento delle lamelle ribassato, che garantisce un minor ingombro;
– lamella orientabile con particolare forma senza guarnizioni.

GUARNIZIONI

La persiana include la guarnizione di battuta interna sul telaio, esterna sull’anta al fine di incrementare l’isolamento acustico, termico e di tenuta.
Essa sarà realizzata in EPDM, nei colori bianco, marrone, nero e verde.
Nel giunto inferiore tra zoccolo e pavimento sarà previsto profilo porta-spazzolino con annesso spazzolino per una compensazione di circa 5 mm per tutta la larghezza, solo per la tipologia con lamelle orientabili e fissa chiusa.
La guarnizione è nera tra doghe e anta.
